Hallo zusammen,

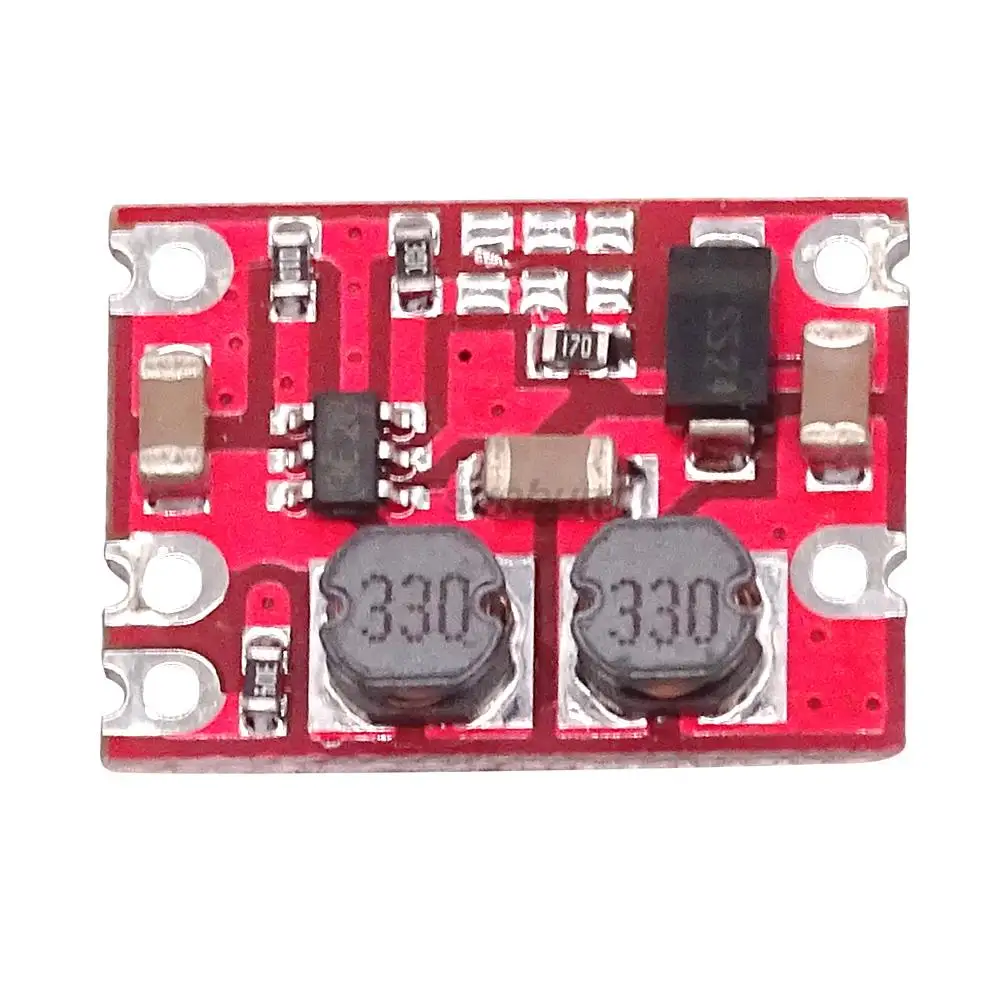

wir haben uns 5 OBS Bausätze bestellt, darunter auch diesen DC DC Converter:
Leider sind von 5 bestellten Convertern 4 kaputt. Wir haben nachgemessen, der Strom geht korrekt rein aber es kommt nichts raus.
Deshalb zum einen die Warnung, wenn ihr die Dinger bestellt seid vorsichtig. Zum Anderen, gibt es noch Leute hier die ähnliche Erfahrungen gemacht haben?
Liebe Grüße
Philipp
Evtl. das gleiche Problem wie bei mir?
Der Widerstand am Enable-Pin ist zu groß, um das Modul bei den niedrigen Spannungen zuverlässig einzuschalten. Den kann man einfach überbrücken. Zudem brauchen die manchmal „Starthilfe“, also eine gewisse Spannung am Ausgang.
Siehe hier.
Super danke, wir probierens aus und berichten
Eure Spannungswandler sehen so auch wie unsere, welche wir auch alle aussortiert haben:
Und jaa, die Spannungswandler sind eines der großten Hardware-Probleme beim OBS.
Deswegen hat @thomaso dafür ein Test-Stand gebaut.
Wir hatten beim zusammenbau von 15 OBS in Langen auch zahlreiche defekte DC DC Converter. Da das auslöten sehr schwierig ist würde ich jedem empfehlen vor dem einlöten die Teile mittels „freier verdrahtung“ zu testen.
Im Rahmen von einem Projekt an der FH Aachen haben wir eine Anleitung erstellt, wie die Spannungswandler repariert werden können.
Wir haben hier auch defekte Buckboost Converter in der Version S09 aus ner Sammelbestellung. Ich hab aber ausreichend Ersatz in der Version S08 rumliegen. Zumindest ausreichend daß wir die paar Dinger, die als Bausatz rumliegen, betriebsbereit bekommen.
Grüße
Robert
ich hab das mal getestet, im Leerlauf springt der S09 mit der Änderung nun zuverlässig an aber auf dem OBS Board weiterhin nicht
Bei den S08 bitte mal auf die Polarität achten!
Moin, in meiner grenzenlosen Naivität habe ich einfach folgenden Spannunskonverter auf Ali gekauft.
Hier das Teil in Großaufnahme:
Beim Anschluss an den Akku wird er auch ordentlich warm (also das SS34 Bauteil) aber es scheint nix rauszukommen.
Leider habe ich den tatsächlich schon auf den OBS aufgelötet aber das Volt-Meter müsste doch trotzdem an den Out+/- Kontakten etwas anzeigen, oder?
Schau mal die Polarität an, das ist vermutlich genau in der Gegenrichtung vom OpenBikeSensor. Falls ja ist vermutlich auch die dicke Diode auf dem OpenBikeSensor warm.
Die Platine die du fotografiert hast ist auch nicht, was auf dem Vorschaubild zu sehen ist.
Danke! Tatsächlich ist die Polarität der Out-Anschlüsse umgedreht
Wieder was gelernt
Ich hatte Probleme ein Schaubild der Platine zu finden, wo die Polarität der Lötstellen zu sehen ist und was in/out ist. Gibt es sowas?
